Meeting

Máxima integración

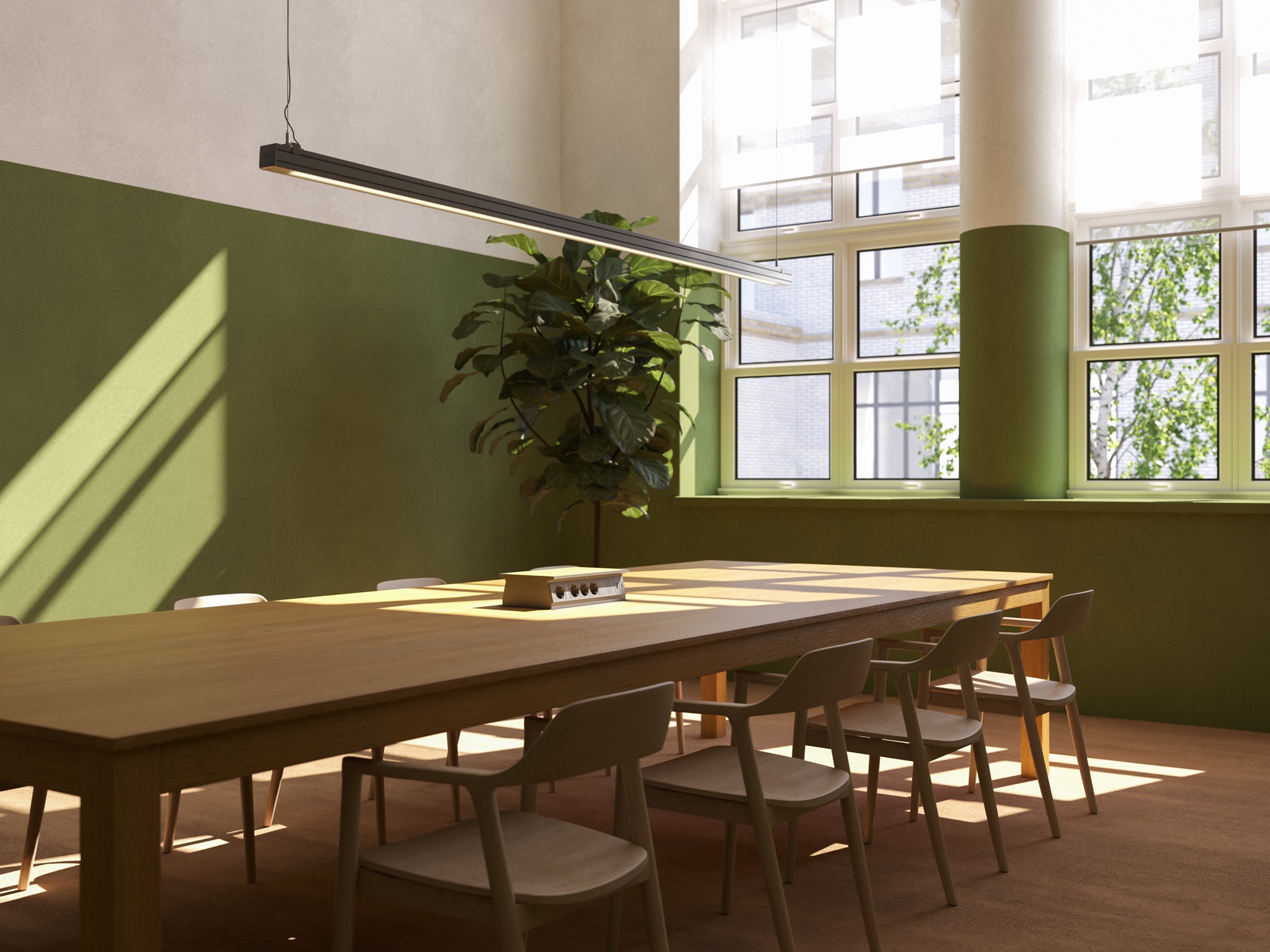

Caja con electrificación de elevación motorizada, de doble cara para mesas de reuniones.
Meeting

Producto

Descripción

Integración

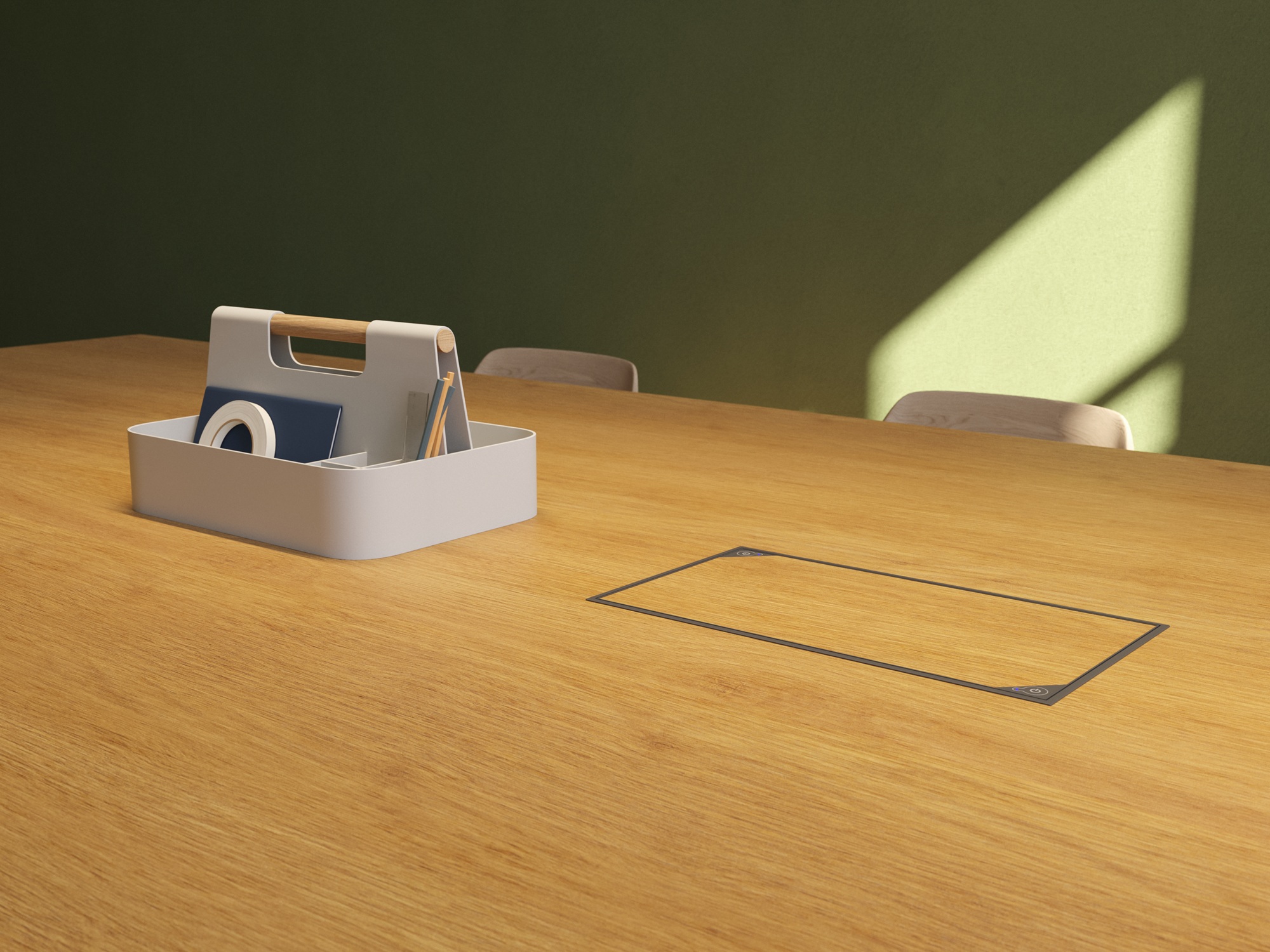

Reducción del impacto visual. Personalización del acabado de la tapa con el material sobrante del corte realizado en la mesa para la instalación de la caja. Para facilitar la instalación, se suministran marcos de material plástico para cubrir los cortes practicados en la mesa y evitar su canteado.

Silencio
Elevación vertical precisa y silenciosa. El movimiento de apertura y cierre se realiza mediante un mecanismo electrónico, accionado por un botón pulsador integrado en la tapa. Dispone también de una entrada por conector, para accionamiento por señal externa.

Aplicaciones

  • Mesas de dirección.
  • Mesas de reuniones y juntas.
  • Salas de conferencia de Hoteles.

Prestaciones

  • Tomas de corriente, datos y multimedia totalmente cableadas internamente, con accesos instalados a la vista para rápida conexión.
  • Botón luminoso de arranque.
  • Conexiones a ambas caras.
  • Alimentación eléctrica por conector rápido empotrado.
  • Para gruesos de mesa de 25mm a 40 mm. Para grosores superiores, practicar rebaje en la mesa.
  • Grueso material tapa 5mm.

Características técnicas

  • Alimentación mecanismo elevador por la misma entrada de corriente de las tomas de conexión.
  • Motor síncrono bidireccional.
  • Tensión: 220v/50Hz.
  • Condensador: 0,22 microfaradios/400Vca.
  • Potencia absorbida: 8W/VA.
  • Límite de temperatura del motor: de -10ºC a 55ºC.
  • Protección motor: IP50.
  • Pausa mínima de inversión: 0,1seg.
  • Sistema electrónico de seguridad de cierre, con regulación de sensibilidad anti-atrapamiento.
  • Activación mediante botón membrana de gran sensibilidad.
  • Conector para activación mediante domótica.

Dibujo técnico y cotas

Meeting | Dibujo Técnico | IB Connect

Galería de imágenes

Meeting | IB Connect
Meeting

Marco embellecedor para corte mesa con tapa superior preparada para recubrir.

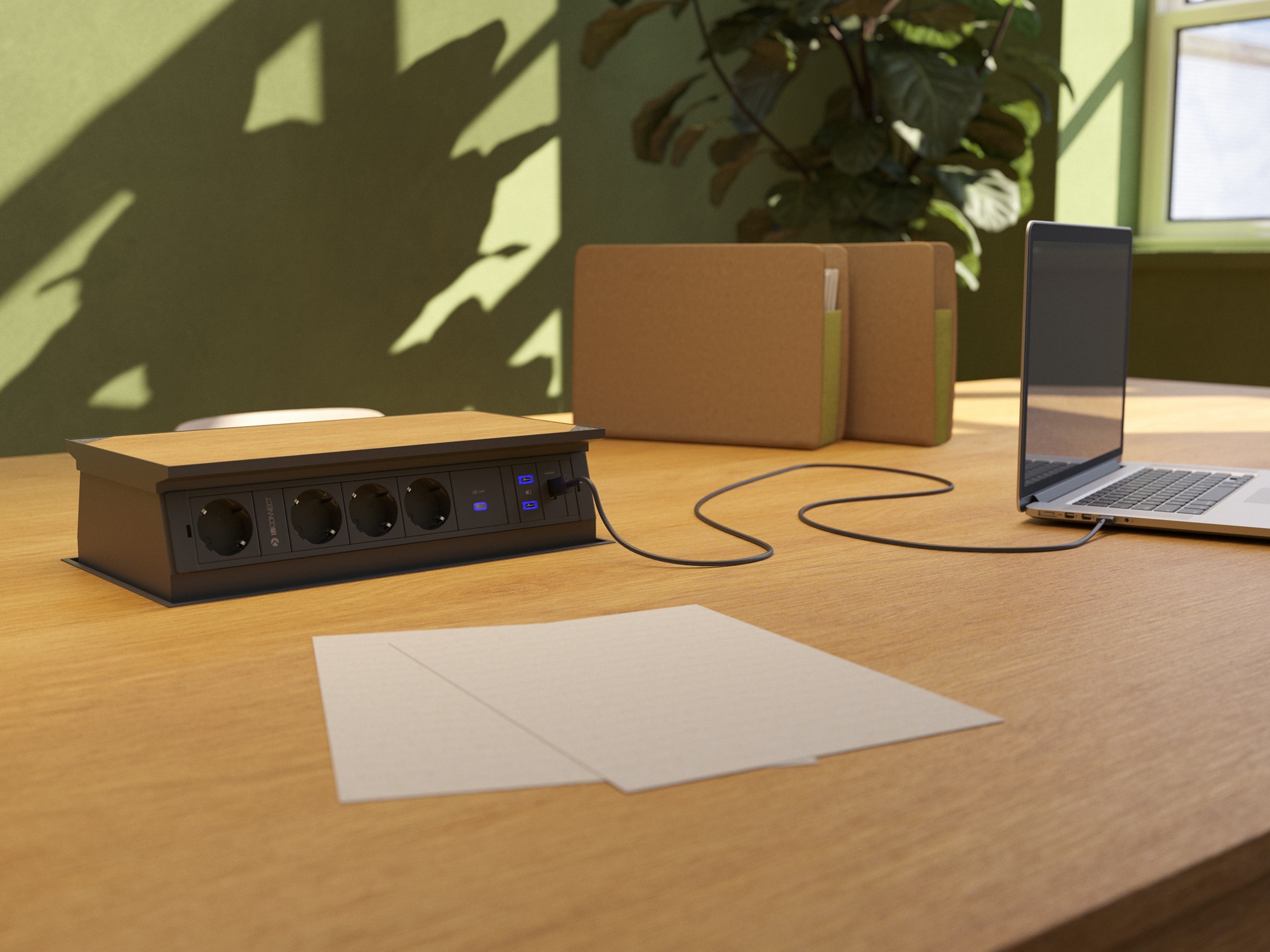

Elevación cuerpo electrificaciones motorizado mediante botón de membrana.
Kit electrificación a ambos lados de la caja formado por 2 regletas compuestas de los siguientes elementos:

1) 5 x T. Eléctrica totalmente cableadas con cable libre de halógenos 2,5mm+ 1 x 2 conectores RJ45 cat6.

2) 4 x T. Eléctrica totalmente cableadas con cable libre de halógenos 2,5mm+ 1 x 2 conectores RJ45 cat6 + 1 x VGA 15 pines hembra/hembra + 1 x miniJack estéreo 3,5mm hembra/hembra.

Todas las conexiones van totalmente cableadas interiormente a sus correspondientes entradas.
Entrada corriente por conector rápido empotradao en carcasa exterior.


Referencias:
54105002/3
T. Schuko gris antracita
54105002F3
Toma Francesa gris antracita
54105002i3
54105002D3
54105002S3
54105002B3
Toma Británica gris antracita
54105002A3
Toma Americana gris antracita
54105002E3
Toma Euroamericana gris antracita
