ATOM

Versatilidad compacta
Sus reducidas dimensiones permiten combinar conexiónes eléctricas y multimedia en un hueco de Ø60mm
ATOM

Producto

Descripción

Su diseño y características permiten combinar una toma de corriente con diferentes elementos multimedia y USB de carga en el mínimo espacio posible; logrando ofrecer así un completo sistema de conectividad en un único hueco de 60mm de diámetro. Esto hace que se pueda aprovechar cualquier hueco pasacables de Ø60 para su instalación o, en su caso, una instalación rápida y sencilla realizando un agujero con una corona estándar.

Al reducir el impacto visual y lograr una máxima integración es la solución ideal para completar los puestos operativos o solucionar la conectividad en zonas comunes (salas de espera, zonas de relax, mesas auxiliares, etc.).

Aplicaciones

  • Bibliotecas / universidades.
  • Mobiliario de oficina operativo.
  • Mobiliario comercial / corporativo.
  • Mobiliario técnico.
  • Butacas.
  • Mesas auxiliares.
  • Salas de espera.
  • Cocinas.

Prestaciones

  • Su diseño oculta el corte circular Ø60mm realizado para la instalación, a la vez que posibilita su enrasado mediante mecanizado especial.
  • Puede combinar corriente con conexiones multimedia.
  • Dispone de un embellecedor personalizable en acabado blanco o negro.
  • Para su alimentación incorpora un latiguillo con nuestro conector rápido en el extremo, permitiendo su conexión individual o la interconexión de varios de una forma rápida y sencilla.

Características técnicas

  • Embellecedor en policarbonato negro RAL9011 o blanco RAL9010.
  • Núcleo del producto en policarbonato negro RAL9011.
  • Instalación superficial en agujero circular de diámetro 60mm, mediante garras desplazables con retorno automático en el desmontaje.
  • Posibilidad de instalación enrasado mediante mecanizado especial.
  • Para tableros desde 10 a 40mm.
  • Fijación por la parte inferior (torx T8) o superior (allen 3) del tablero.
  • Alimentación mediante latiguillo con conector rápido macho en punta.
  • Para configuraciones con USB de carga (5V/2A) incorpora transformador.

Dibujo técnico y cotas

Galería de imágenes

ATOM | IBConnect
ATOM en sofás de zona de relax.
ATOM | IBConnect
ATOM en butaca, acabado negro. ATOM | IBConnect
ATOM en espacios de reunión. ATOM | IBConnect
ATOM en mesa de reuniones informal. ATOM | IBConnect
ATOM en mesa, acabado blanco. ATOM | IBConnect
ATOM en mesa, acabado negro. ATOM | IBConnect
Parte inferior de ATOM instalado en mesa. ATOM | IBConnect
ATOM instalado en cocina.

Descargas

ATOM, descargas:
> Manual de instalación
> Catálogo Program60
> Planos CAD
ATOM - 1 x T. Eléctrica

Electrificación ATOM formada por:
1 T. Eléctrica negra totalmente cableada.
Entrada de corriente por latiguillo trasero con conector rápido macho en punta.

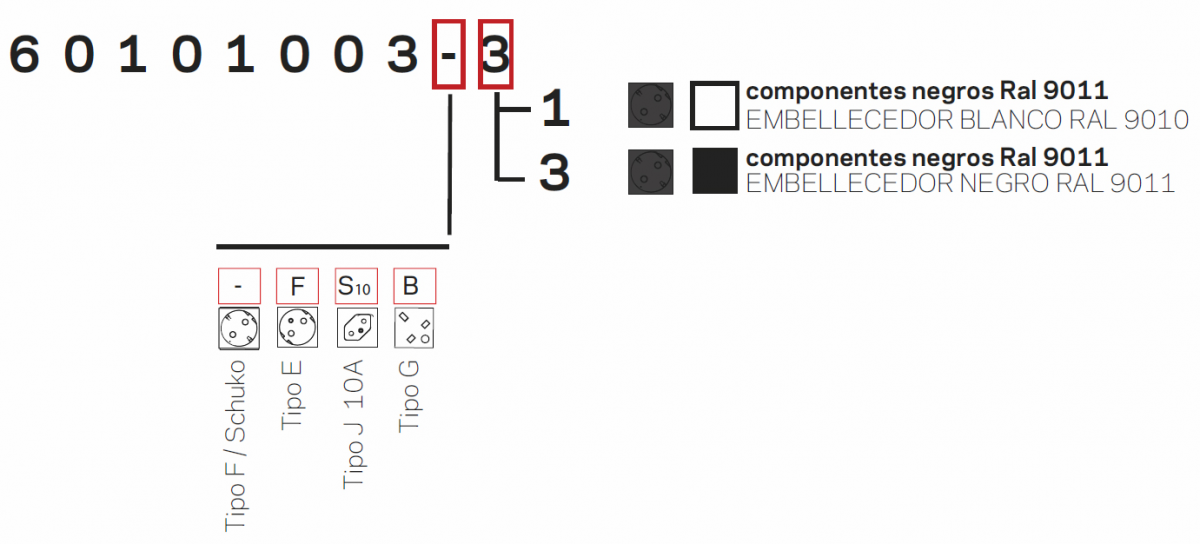

Referencias:
60101001-1
60101001-3
60101001F-1
60101001F-3

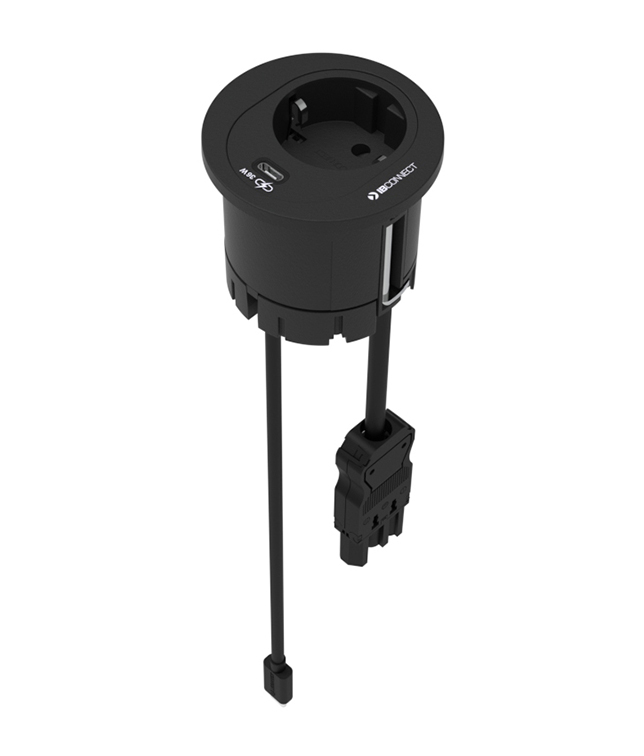

ATOM - 1 x T. Eléctrica + 2 x USB carga

Electrificación ATOM formada por:
1 T. Eléctrica negra totalmente cableada.
2 conectores USB de carga 5V/2A con alimentación de la toma eléctrica.
Entrada de corriente por latiguillo trasero con conector rápido macho en punta.
Referencias:
60103001-1
60103001-3
60103001F-1
60103001F-3
