Box

Abrir y conectar
Conexiones eléctricas, datos y multimedia de una manera discreta para puestos de trabajo.
Box

Producto

Descripción

Caja empotrable de conexiones múltiples
Está formada por dos elementos: una estructura metálica que se empotra en la mesa con un sistema rápido de fijación y un módulo donde se incorporan las tomas. La Box está disponible en 2 versiones, para 4 y para 6 elementos útiles.

Flexibilidad de conexión
Los kits de electrificación son de fácil extracción, lo que facilita su intercambio en el mismo modelo de Box, y están completamente cableados interiormente, con entrada de corriente por latiguillo con conector rápido en punta.

Permite la combinación de tomas eléctricas, datos y multimedia.

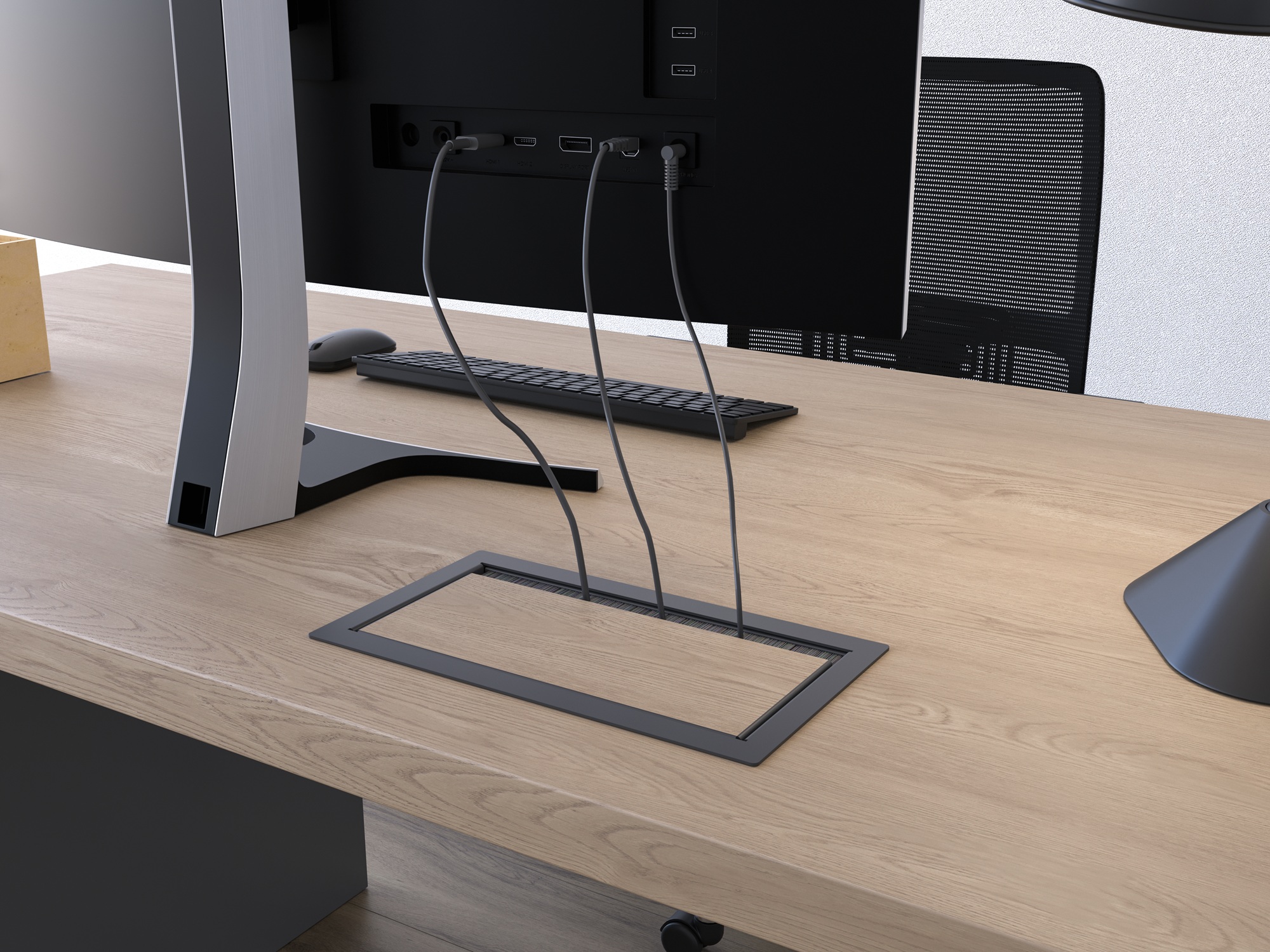

El modelo Box Plus permite adaptar en la tapa, tanto el estratificado del mismo color de la mesa, como piel u otros materiales.



Detalles que nos hacen diferentes

Disponible en color blanco | IB Connect
Multimedia configurable  | IB Connect

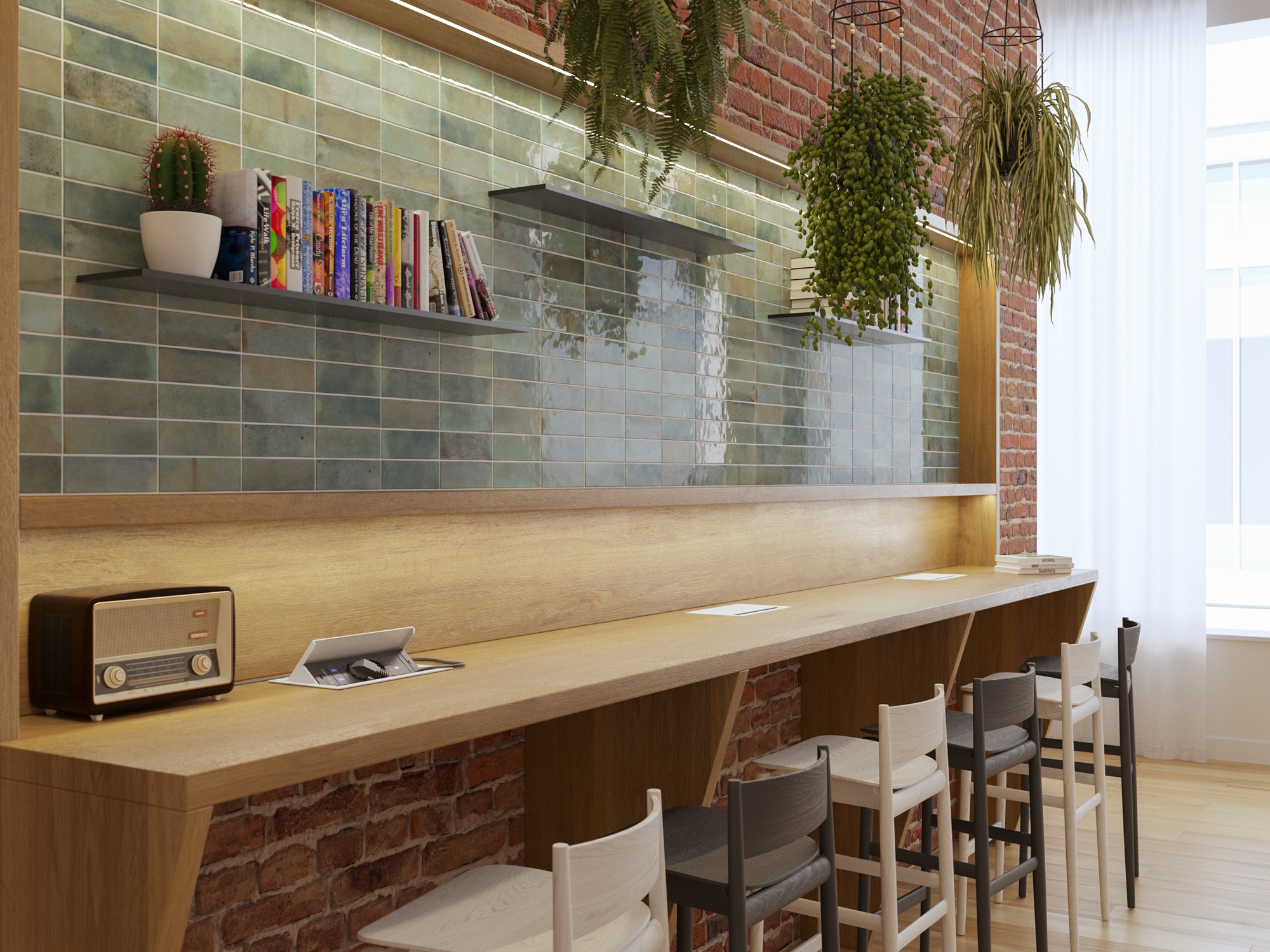

Aplicaciones

  • Mobiliario de oficina operativo.
  • Mesas de audiovisuales y reuniones.
  • Bibliotecas.
  • Muebles para Hoteles.

Prestaciones

  • Permite mantener los equipos conectados con la tapa cerrada gracias a su cepillo guardapolvos.
  • Para tableros de 20mm a 35mm. Para gruesos mayores, consultar.
  • Cambio rápido y fácil de los modulos de comunicación.

Características técnicas

  • Estructura de caja de acero pintado blanco (Ral 9016), gris (Ral 9006) o negro (Ral 9017).
  • Apertura tapa 50º.
  • Electrificación fabricada en perfil de aluminio lacado negro (Ral 9017) o blanco (Ral 9010).
  • Entrada de corriente mediante latiguillo con conector rápido en punta.

Dimensiones del corte de la mesa

4 MÓDULOS
Box (mm)
A 319 x B 154 x C 63,5
Corte mesa (mm)
a’ 294 (+1) x b’ 147 (+0,5)


6 MÓDULOS
Box (mm)
A 409 x B 154 x C 63,5
Corte mesa (mm)
a’ 384 (+1) x b’ 147 (+0,5)


Dibujo técnico y cotas

Dimensiones del corte de la mesa | IB Connect

Galería de imágenes

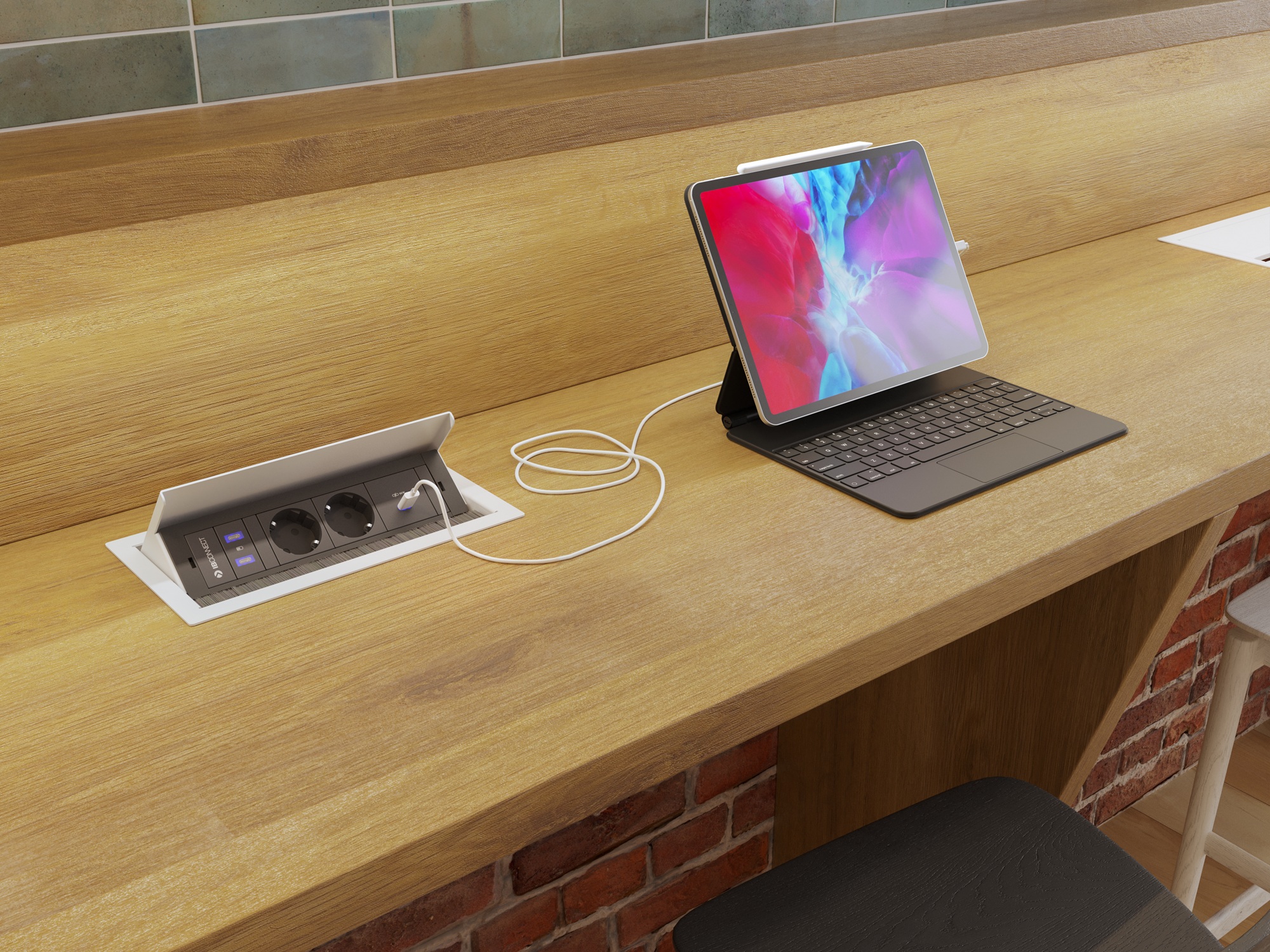

Box blanca de 4 módulos, con electrificación y multimedia
BOX 4 elementos | IB Connect
BOX - 4 ELEMENTOS

Caja BOX de 4 elementos de acero pintado blanco RAL 9016, negro RAL 9017 ó gris RAL 9006.


Referencias:
44101004/1
Box blanca
44101004/2
Box Negra
44101004/4
Box gris metalizada
Box 6 elementos | IBConnect
BOX - 6 ELEMENTOS

Caja BOX de 6 elementos de acero pintado blanco RAL 9016, negro RAL 9017 ó gris RAL 9006.


Referencias:
44101006/1
Box blanca
44101006/2
Box Negra
44101006/4
Box gris metalizada
BOX Plus | IBConnect
BOX Plus

Caja BOX de 4 elementos de acero pintado negro RAL 9017 ó gris RAL 9006.


Referencias:
44102001/2
Box negra
44102001/4
Box gris metalizada
4xT. Eléctrica | IBConnect
CUBOBOX4 - 4 x T. ELÉCTRICA

4 T. eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio lacado.

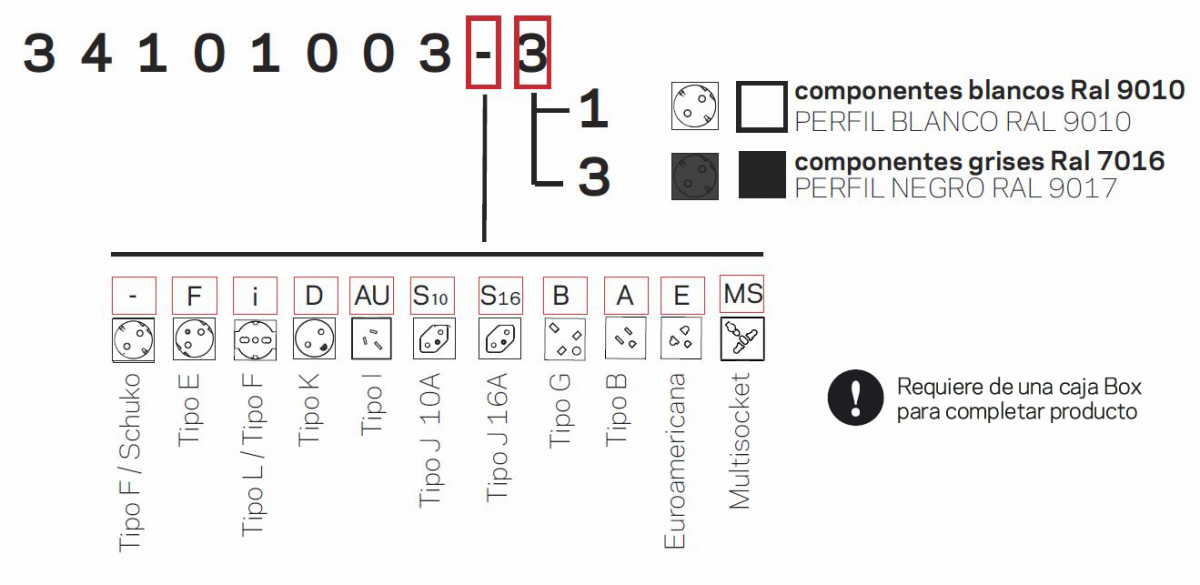

Referencias:
34101003/1
T. Schuko blanco
34101003/3
T. Schuko gris antracita
34101003F1
Toma Francesa blanco
34101003F3
Toma Francesa gris antracita
34101003i1
34101003i3
34101003D1
34101003D3
34101003S1
34101003S3
34101003B1
Toma Británica blanca
34101003B3
Toma Británica gris antracita
34101003A1
Toma Americana blanca
34101003A3
Toma Francesa gris antracita
34101003E1
Toma Euroamericana blanca
34101003E3
Toma Euroamericana gris antracita
3xT. Eléctrica + 1xPlaca 2RJ45 | IBConnect
CUBOBOX4 - 3 x T. ELÉCTRICA + 1 x PLACA 2 RJ45

3 T. eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
2 alojamientos para conector RJ45 compatible Keystone (conectores no incluidos).
Entrada de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio lacado.


Referencias:
34102003/1
T. Schuko blanco
34102003/3
T. Schuko gris antracita
34102003F1
Toma Francesa blanco
34102003F3
Toma Francesa gris antracita
34102003i1
34102003i3
34102003D1
34102003D3
34102003S1
34102003S3
34102003B1
Toma Británica blanca
34102003B3
Toma Británica gris antracita
34102003A1
Toma Americana blanca
34102003A3
Toma Americana gris antracita
34102003E1
Toma Euroamericana blanca
34102003E3
Toma Euroamericana gris antracita
3xT. Eléctrica + 1xPlaca 1RJ45 + 1xUSB 2.0 A/A | IBConnect
CUBOBOX4 - 3 x T. ELÉCTRICA + 1 x PLACA 1 RJ45 + 1 x USB 2.0 A/A

3 T. eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
1 alojamiento para conector RJ45 compatible Keystone (conector no incluido).
1 conector USB 2.0 A/A hembra/hembra.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio.


Referencias:
34103001/1
T. Schuko blanco
34103001/3
T. Schuko gris antracita
34103001F1
Toma Francesa blanco
34103001F3
Toma Francesa gris antracita
34103001i1
34103001i3
34103001D1
34103001D3
34103001S1
34103001S3
34103001B1
Toma Británica blanca
34103001B3
Toma Británica gris antracita
34103001A1
Toma Americana blanca
34103001A3
Toma Americana gris antracita
34103001E1
Toma Euroamericana blanca
34103001E3
Toma Euroamericana gris antracita
1xT. Eléctrica + 2xT. Eléctrica roja + 1xPlaca 2RJ45 | IBConnect
CUBOBOX4 - 1 x T. ELÉCTRICA + 2 x T. ELÉCTRICA ROJA + 1 x PLACA 2 RJ45

1 T. eléctrica totalmente cableada con cable libre de halógenos 2,5mm2.
2 T. eléctricas rojas totalmente cableadas con cable libre de halógenos 2,5mm2.
2 alojamientos para conector RJ45 compatible keystone (conectores no incluidos).
Entrada para cada línea de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio lacado.


Referencias:
34102004/1
T. Schuko blanco
34102004/3
T. Schuko gris antracita
34102004F1
Toma Francesa blanco
34102004F3
Toma Francesa gris antracita
34102004i1
34102004i3
34102004D1
34102004D3
34102004S1
34102004S3
34102004B1
Toma Británica blanca
34102004B3
Toma Británica gris antracita
34102004A1
Toma Americana blanca
34102004A3
Toma Americana gris antracita
34102004E1
Toma Euroamericana blanca
34102004E3
Toma Euroamericana gris antracita
2xT. Eléctrica + 1xPlaca 2RJ45 + 1x(VGA+minijack) | IBConnect
CUBOBOX4 - 2 x T. ELÉCTRICA + 1 x PLACA 2 RJ45 + 1 x (VGA + MINIJACK)

2 T. eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
2 alojamientos para conector RJ45 compatible Keystone (conectores no incluidos).
1 conector VGA 15 pines hembra/hembra.
1 conector minijack estéreo 3,5mm hembra/hembra.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio.


Referencias:
34103002/1
T. Schuko blanco
34103002/3
T. Schuko gris antracita
34103002F1
Toma Francesa blanco
34103002F3
Toma Francesa gris antracita
34103002i1
34103002i3
34103002D1
34103002D3
34103002S1
34103002S3
34103002B1
Toma Británica blanca
34103002B3
Toma Británica gris antracita
34103002A1
Toma Americana blanca
34103002A3
Toma Americana gris antracita
34103002E1
Toma Euroamericana blanca
34103002E3
Toma Euroamericana gris antracita

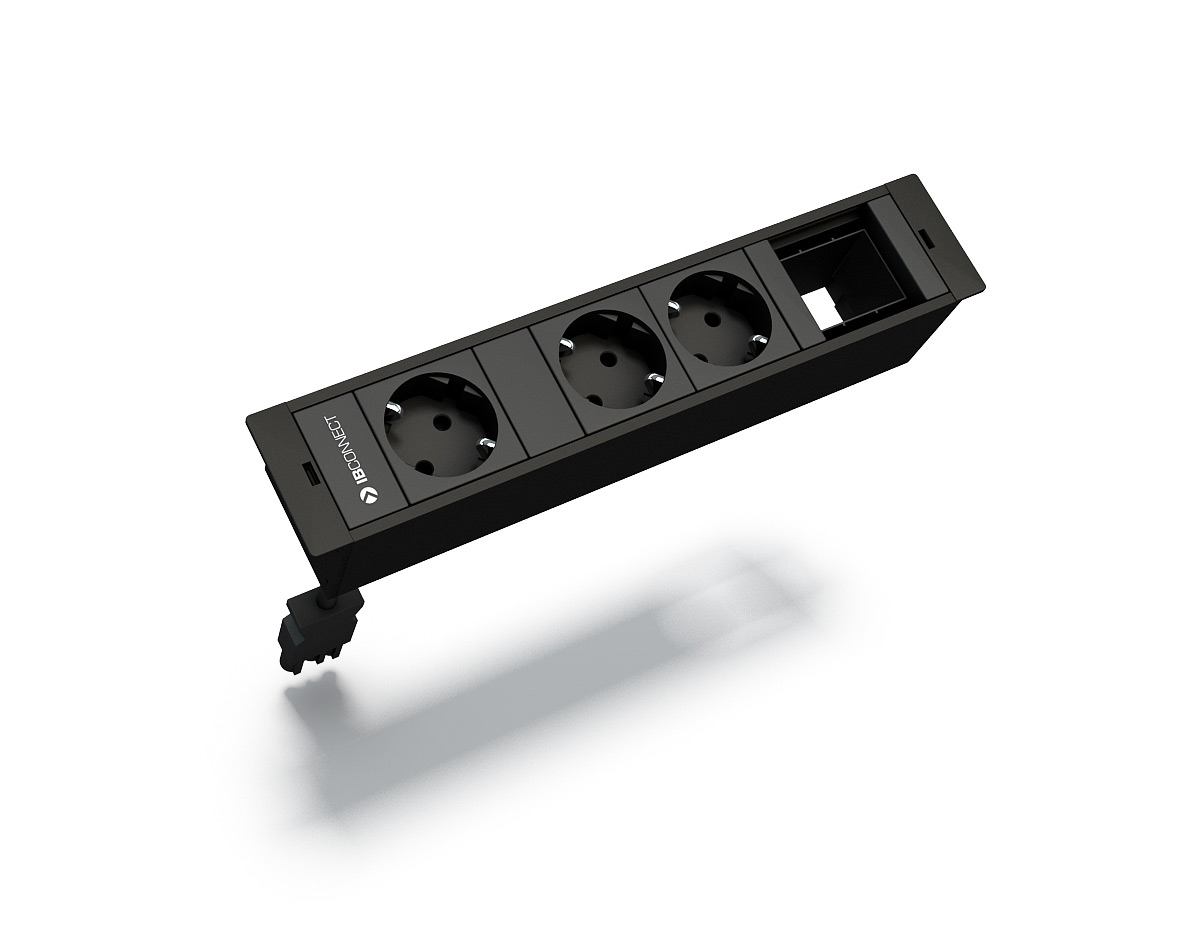

3xT. Eléctrica + 1xMódulo vacío | IBConnect
CUBOBOX4 - 3 x T. ELÉCTRICA + 1 x MÓDULO VACÍO

3 T. eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
1 módulo vacío.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio.




Referencias:
32112001/1
T. Schuko blanco
32112001/3
T. Schuko gris antracita
32112001F1
Toma Francesa blanco
32112001F3
Toma Francesa gris antracita
32112001i1
32112001i3
32112001D1
32112001D3
32112001S1
32112001S3
32112001B1
Toma Británica blanca
32112001B3
Toma Británica gris antracita
32112001A1
Toma Americana blanca
32112001A3
Toma Americana gris antracita
32112001E1
Toma Euroamericana blanca
32112001E3
Toma Euroamericana gris antracita
2xT. Eléctrica + 2xMódulo vacío | IBConnect
CUBOBOX4 - 2 x T. ELÉCTRICA + 2 x MÓDULO VACÍO

2 T. eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
2 módulos vacíos.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio.




Referencias:
32112002/1
T. Schuko blanco
32112002/3
T. Schuko gris antracita
32112002F1
Toma Francesa blanco
32112002F3
Toma Francesa gris antracita
32112002i1
32112002i3
32112002D1
32112002D3
32112002S1
32112002S3
32112002B1
Toma Británica blanca
32112002B3
Toma Británica gris antracita
32112002A1
Toma Americana blanca
32112002A3
Toma Americana gris antracita
32112002E1
Toma Euroamericana blanca
32112002E3
Toma Euroamericana gris antracita
1xT. Eléctrica + 2xT. Eléctrica roja + 1xMódulo vacío | IBConnect
CUBOBOX4 - 1 x T. ELÉCTRICA + 2 x T. ELÉCTRICA ROJA + 1 x MÓDULO VACÍO

1 T. eléctrica totalmente cableada con cable libre de halógenos 2,5mm2.
2 T. eléctricas rojas totalmente cableadas con cable libre de halógenos 2,5mm2.
1 módulo vacío.
Entrada para cada línea de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio lacado.


Referencias:
32112003/1
T. Schuko blanco
32112003/3
T. Schuko gris antracita
32112003F1
Toma Francesa blanco
32112003F3
Toma Francesa gris antracita
32112003i1
32112003i3
32112003D1
32112003D3
32112003S1
32112003S3
32112003B1
Toma Británica blanca
32112003B3
Toma Británica gris antracita
32112003A1
Toma Americana blanca
32112003A3
Toma Americana gris antracita
32112003E1
Toma Euroamericana blanca
32112003E3
Toma Euroamericana gris antracita
6xT. Eléctrica | IBConnect
CUBOBOX6 - 6 x T. ELÉCTRICA

6 T. eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio lacado.


Referencias:
34101005/1
T. Schuko blanco
34101005/3
T. Schuko gris antracita
34101005F1
Toma Francesa blanco
34101005F3
Toma Francesa gris antracita
34101005i1
34101005i3
34101005D1
34101005D3
34101005S1
34101005S3
34101005B1
Toma Británica blanca
34101005B3
Toma Británica gris antracita
34101005A1
Toma Americana blanca
34101005A3
Toma Americana gris antracita
34101005E1
Toma Euroamericana blanca
34101005E3
Toma Euroamericana gris antracita

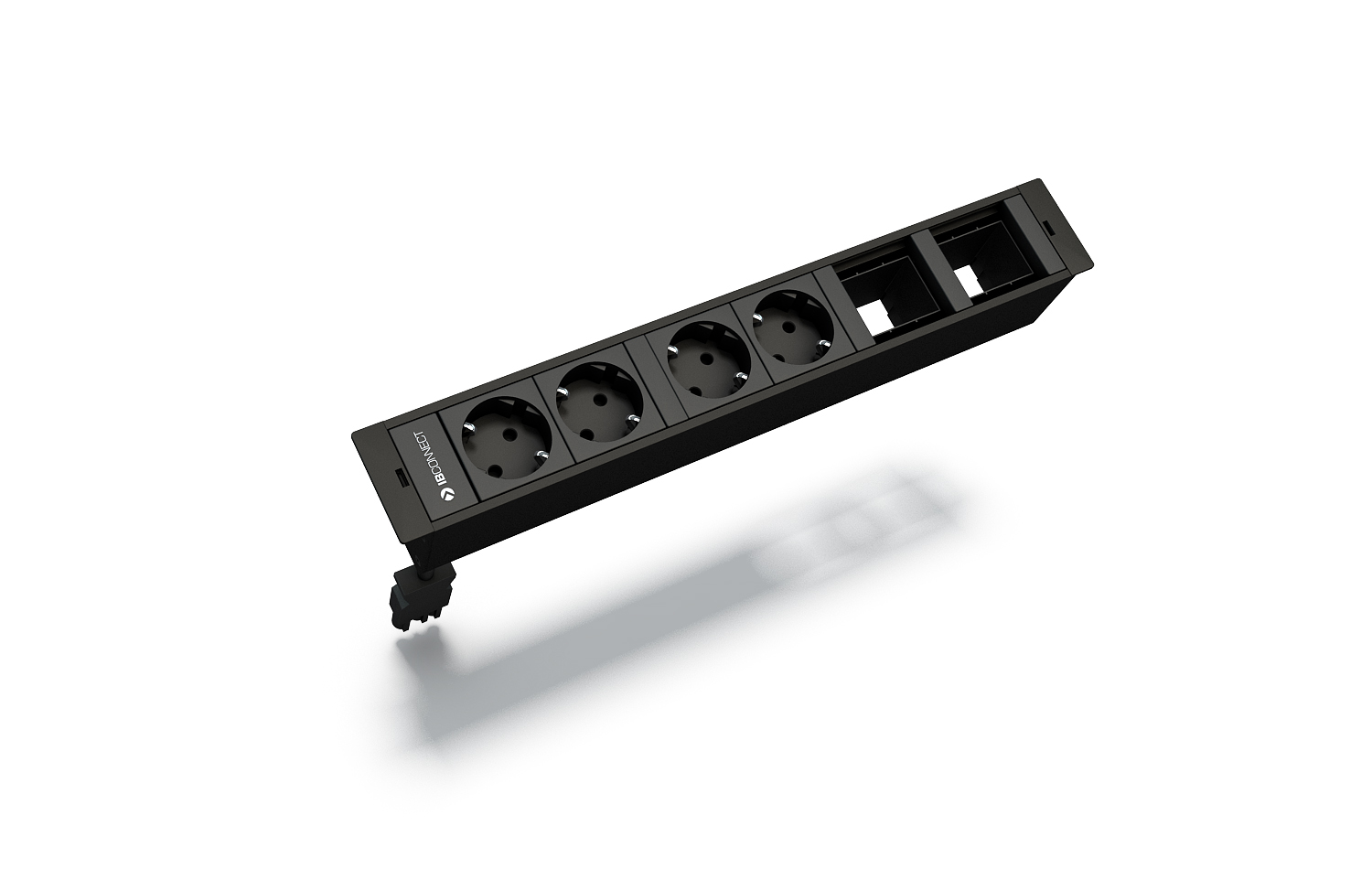

4xT. Eléctrica + 2xPlaca 2RJ45 | IBConnect
CUBOBOX6 - 4 x T. ELÉCTRICA + 2 x PLACA 2 RJ45

4 T. Eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
4 alojamientos para conector RJ45 compatible Keystone (conectores no incluidos).
Entrada de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio lacado.


Referencias:
34102007/1
T. Schuko blanco
34102007/3
T. Schuko gris antracita
34102007F1
Toma Francesa blanco
34102007F3
Toma Francesa gris antracita
34102007i1
34102007i3
34102007D1
34102007D3
34102007S1
34102007S3
34102007B1
Toma Británica blanca
34102007B3
Toma Británica gris antracita
34102007A1
Toma Americana blanca
34102007A3
Toma Americana gris antracita
34102007E1
Toma Euroamericana blanca
34102007E3
Toma Euroamericana gris antracita

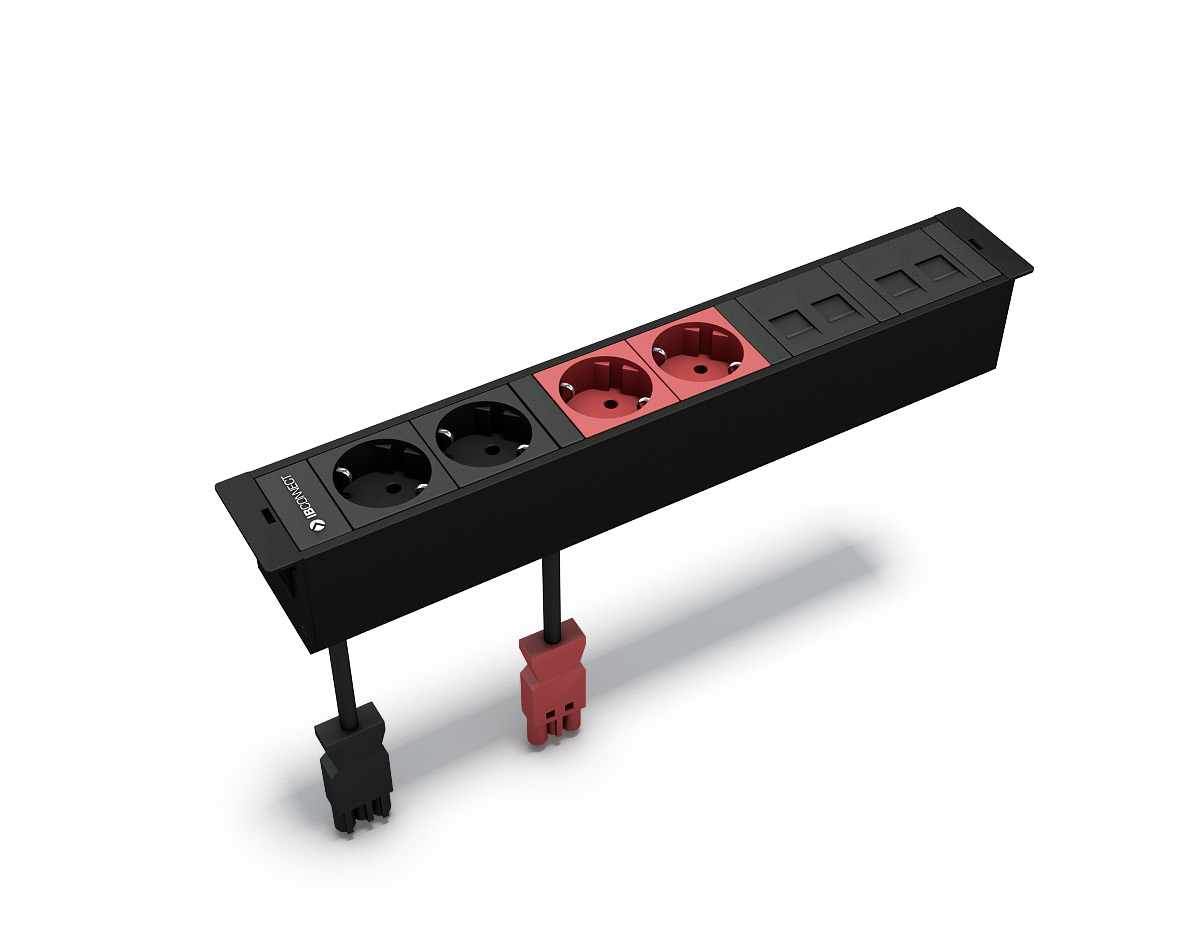

2xT. Eléctrica + 2xT. Eléctrica roja + 2xPlaca 2RJ45 | IBConnect
CUBOBOX6 - 2 x T. ELÉCTRICA + 2 x T. ELÉCTRICA ROJA + 2 x PLACA 2 RJ45

2 T. Eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
2 T. Eléctricas rojas totalmente cableadas con cable libre de halógenos 2,5mm2.
4 alojamientos para conector RJ45 compatible Keystone (conectores no incluidos).
Entrada para cada línea de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio.


Referencias:
34102005/1
T. Schuko blanco
34102005/3
T. Schuko gris antracita
34102005F1
Toma Francesa blanco
34102005F3
Toma Francesa gris antracita
34102005i1
34102005i3
34102005D1
34102005D3
34102005S1
34102005S3
34102005B1
Toma Británica blanca
34102005B3
Toma Británica gris antracita
34102005A1
Toma Americana blanca
34102005A3
Toma Americana gris antracita
34102005E1
Toma Euroamericana blanca
34102005E3
Toma Euroamericana gris antracita
3xT. Eléctrica + 1xPlaca 2RJ45 + 1x(VGA+minijack) + 2xUSB 2.0 A/A | IBConnect
CUBOBOX6 - 3 x T. ELÉCTRICA + 1 x PLACA 2RJ45 + 1 x (VGA + MINIJACK) + 2 x USB 2.0 A/A

3 T. eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
2 alojamientos para conector RJ45 compatible Keystone (conectores no incluidos).
1 conector VGA 15 pines hembra/hembra.
1 conector minimack estéreo 3,5mm hembra/hembra.
2 conectores USB 2.0 A/A hembra/hembra.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio lacado.


Referencias:
34103003/1
T. Schuko blanco
34103003/3
T. Schuko gris antracita
34103003F1
Toma Francesa blanco
34103003F3
Toma Francesa gris antracita
34103003i1
34103003i3
34103003D1
34103003D3
34103003S1
34103003S3
34103003B1
Toma Británica blanca
34103003B3
Toma Británica gris antracita
34103003A1
Toma Americana blanca
34103003A3
Toma Americana gris antracita
34103003E1
Toma Euroamericana blanca
34103003E3
Toma Euroamericana gris antracita
3xT. Eléctrica + 3xMódulo vacío | IBConnect
CUBOBOX6 - 3 x T. ELÉCTRICA + 3 x MÓDULO VACÍO

3 T. Eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
3 módulos vacíos.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio lacado.


Referencias:
32112004/1
T. Schuko blanco
32112004/3
T. Schuko gris antracita
32112004F1
Toma Francesa blanco
32112004F3
Toma Francesa gris antracita
32112004i1
32112004i3
32112004D1
32112004D3
32112004S1
32112004S3
32112004B1
Toma Británica blanca
32112004B3
Toma Británica gris antracita
32112004A1
Toma Americana blanca
32112004A3
Toma Americana gris antracita
32112004E1
Toma Euroamericana blanca
32112004E3
Toma Euroamericana gris antracita
4xT. Eléctrica + 2xMódulo vacío | IBConnect
CUBOBOX6 - 4 x T. ELÉCTRICA + 2 x MÓDULO VACÍO

4 T. Eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
2 módulos vacíos.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio lacado.


Referencias:
32112005/1
T. Schuko blanco
32112005/3
T. Schuko gris antracita
32112005F1
Toma Francesa blanco
32112005F3
Toma Francesa gris antracita
32112005i1
32112005i3
32112005D1
32112005D3
32112005S1
32112005S3
32112005B1
Toma Británica blanca
32112005B3
Toma Americana gris antracita
32112005A1
Toma Americana blanca
32112005A3
Toma Americana gris antracita
32112005E1
Toma Euroamericana blanca
32112005E3
Toma Euroamericana gris antracita
2xT. Eléctrica + 2xT. Eléctrica roja + 2xMódulo vacío | IBConnect
CUBOBOX6 - 2 x T. ELÉCTRICA + 2 x T. ELÉCTRICA ROJA + 2 x MÓDULO VACÍO
2 T. Eléctricas totalmente cableadas con cable libre de halógenos 2,5mm2.
2 T. Eléctricas rojas totalmente cableadas con cable libre de halógenos 2,5mm2.
2 módulos vacíos.
Entrada para cada línea de corriente por latiguillo con conector rápido macho en punta.
Montado en perfil de aluminio.

Referencias:
32112006/1
T. Schuko blanco
32112006/3
T. Schuko gris antracita
32112006F1
Toma Francesa blanco
32112006F3
Toma Francesa gris antracita
32112006i1
32112006i3
32112006D1
32112006D3
32112006S1
32112006S3
32112006B1
Toma Británica blanca
32112006B3
Toma Británica gris antracita
32112006A1
Toma Americana blanca
32112006A3
Toma Americana gris antracita
32112006E1
Toma Euroamericana blanca
32112006E3
Toma Euroamericana gris antracita
