Unit

Punto de conexión multifunción
Nuestra solución de electrificación y pasa-cables más ligera y discreta, válida para suelo técnico, techo o mesa.
Unit

Producto

Descripción

En mobiliario
La solución básica para la conectividad eléctrica y multimedia de un puesto de trabajo. Incorpora fijación directa para la vértebra de Orgatech e incluye espacio pasa-cables para el acceso de cables auxiliares.

En suelo técnico
Sin electrificar, permite fijar la vértebra Orgatech directamente al suelo técnico o falso techo, siendo el inicio de la organización en la salida de cables de una instalación.

Detalles que nos hacen diferentes

Disponible en color blanco | IB Connect
Multimedia configurable | IB Connect

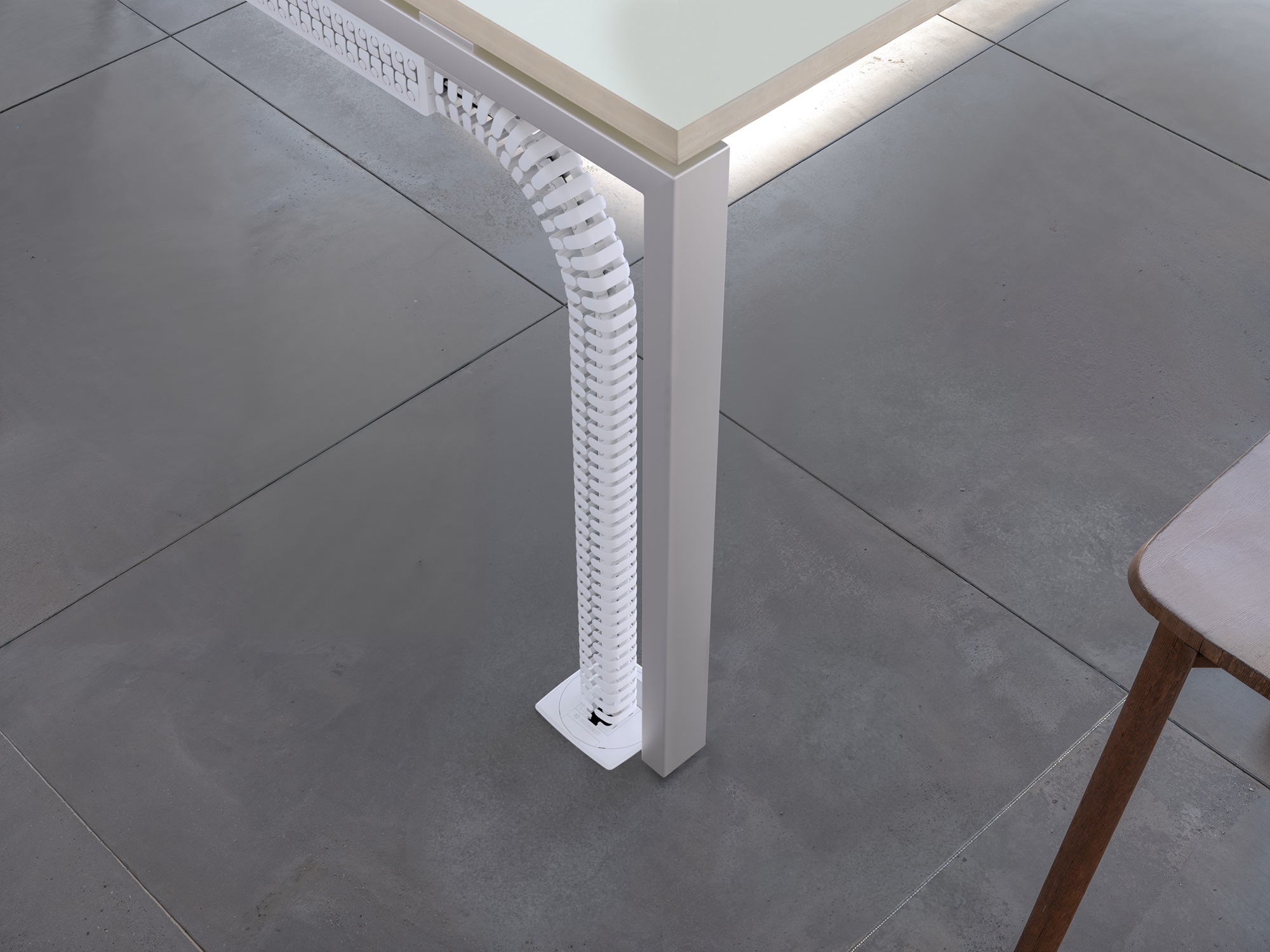

Compatible con Orgatech

Aplicaciones

  • Oficinas
  • Mobiliario de hoteles
  • Bibliotecas
  • Mobiliario comercial
  • Suelo técnico
  • Falso techo

Prestaciones

  • Cambio rápido y fácil de los módulos de comunicación
  • Preparado para adaptar vértebra
  • Instalación por agujero con corona circular

Características técnicas

  • Fabricada en plástico PC-abs no propagador de la llama.
  • Acabado en blanco (Ral 9010) o gris (Ral 7016).
  • Entrada de corriente por latiguillo con conector rápido en punta.
  • Entrada de corriente y datos, parte inferior.
  • Fijación mediante garra desplazable (8mm a 42mm) con retorno automático en el momento del desmontaje.

Dibujo técnico y cotas

UNIT | Dibujo técnico | IB Connect

Galería de imágenes

UNIT | IBConnect

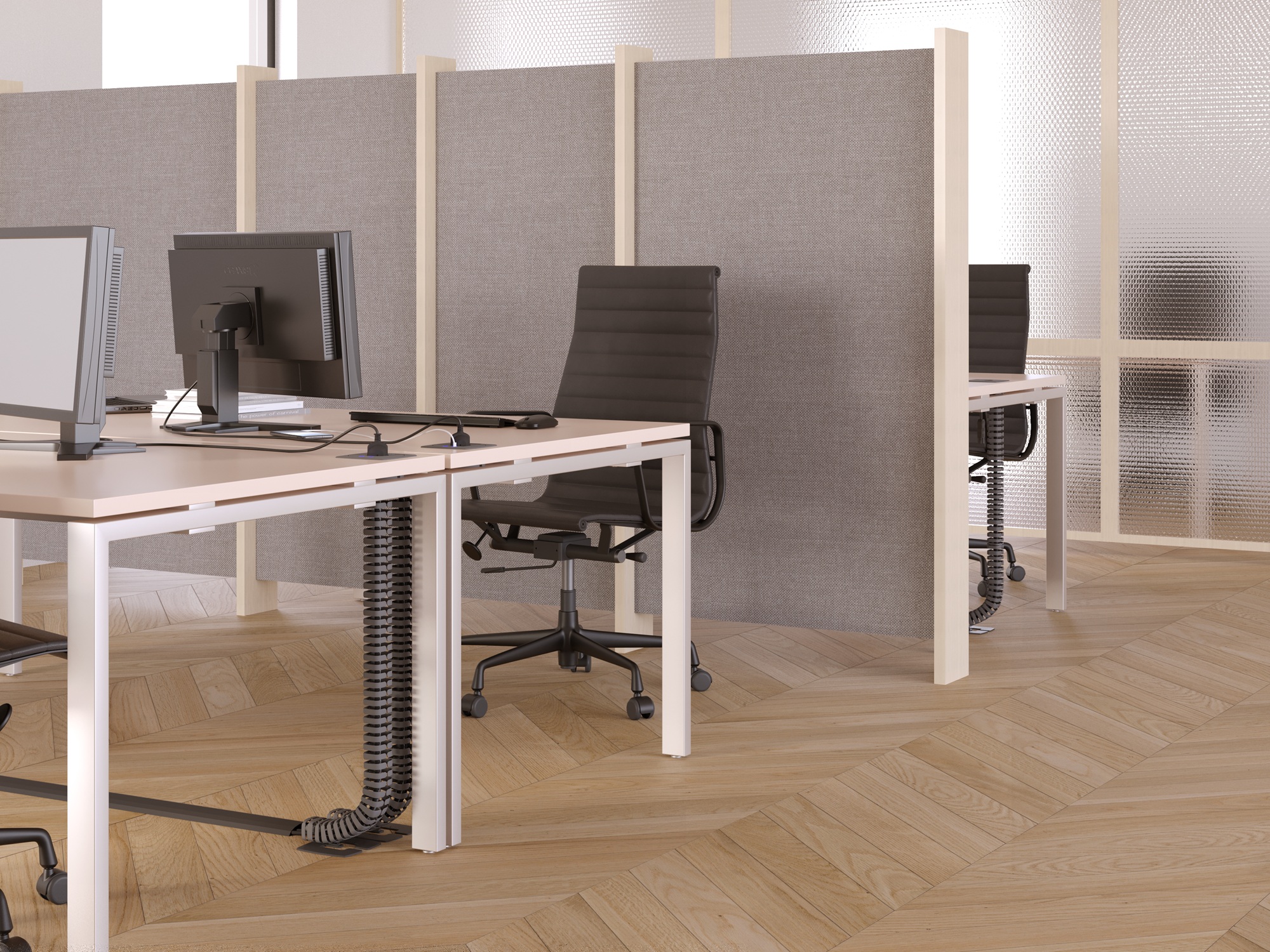

UNIT ambiente
UNIT | IBConnect

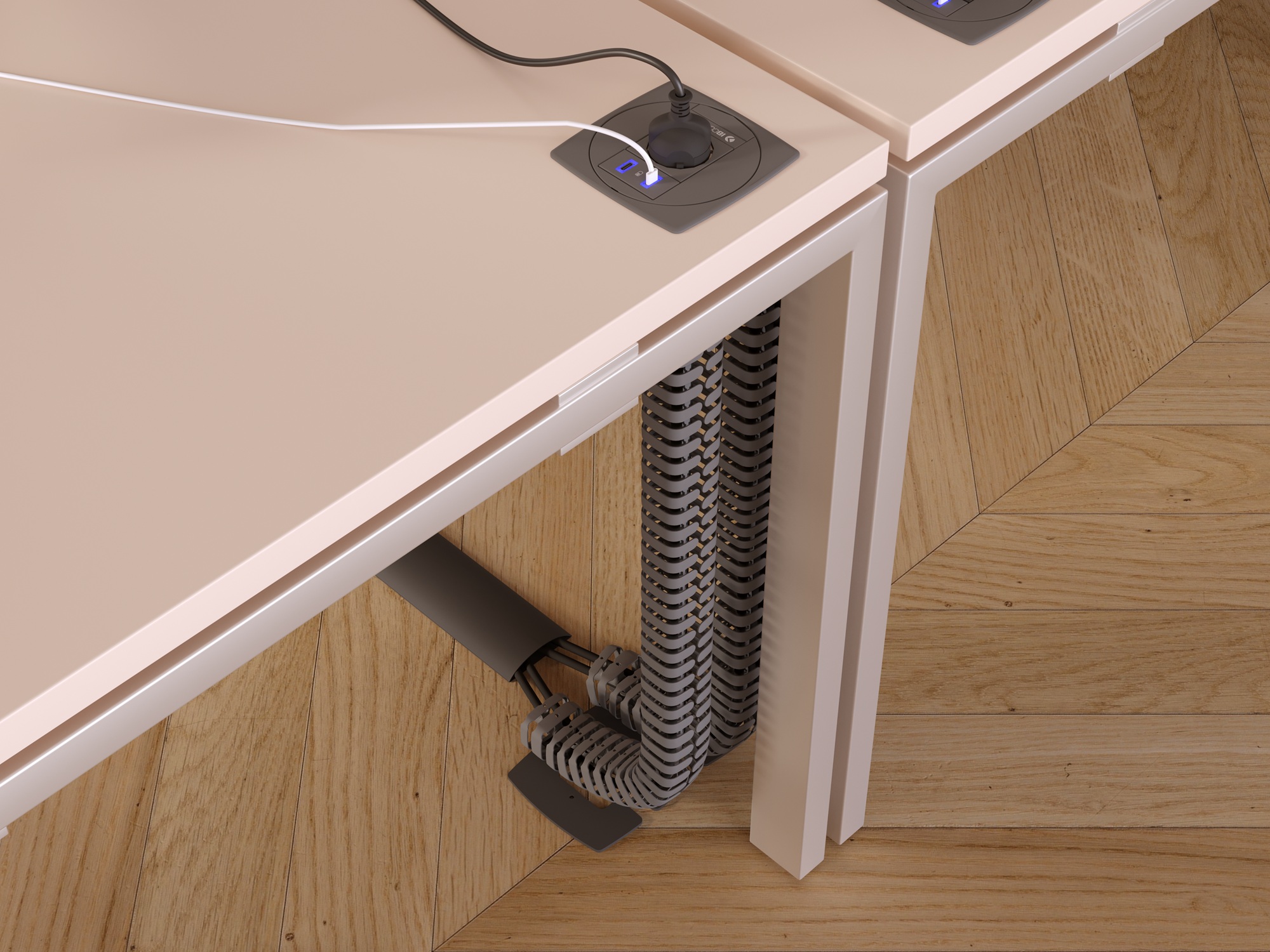

Detalle unit suelo y vértebra Unit | IBConnect
Unit en falso techo Unit | IBConnect
Unit blanco con toma eléctrica, RJ45 y pasa cables UNIT | IBConnect
Instalación con UNIT UNIT | IBConnect
Unit blanco con toma eléctrica, USB de carga y pasa cables

Descargas

UNIT, descargas:
> Ficha de producto
> Manual de instalación
> Planos CAD: UNIT DWG's
1xT. Eléctrica + 1xUSB Carga | IBConnect
UNIT - 1 x T. ELÉCTRICA + 1 x USB CARGA

1 T. eléctrica totalmente cableada.
1 conector USB de carga 5V/2A.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Referencias:
46203002/1
T. Schuko blanco
46203002/3
T. Schuko gris antracita
46203002F1
Toma Francesa blanco
46203002F3
Toma Francesa gris antracita
46203002i10-1
46203002i10-3
46203002D1
46203002D3
46203002S10-1
46203002S10-3
46203002B1
Toma Británica blanca
46203002B3
Toma Británica gris antracita
46203002A1
Toma Americana blanca
46203002A3
Toma Americana gris antracita
46203002E1
Toma Euroamericana blanca
46203002E3
Toma Euroamericana gris antracita
46203002AU1
46203002AU3
UNIT - 1 X T. ELÉCTRICA + 1 X USB CARGA DOBLE

1 T. eléctrica totalmente cableada.
1 conector doble USB de carga 5V/2A.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Referencias:
46102003/1
46102003/3
46102003F1
46102003F3
46102003i10-1
46102003i10-3
46102003D1
46102003D3
46102003S10-1
46102003S10-3
46102003B1
46102003B3
46102003A1
46102003A3
46102003E1
46102003E3
46102003AU1
46102003AU3
1xT. Eléctrica | IBConnect
UNIT - 1 x T. ELÉCTRICA

1 T. eléctrica totalmente cableada.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Referencias:
46101001/1
T. Schuko blanco
46101001/3
T. Schuko gris antracita
46101001F1
Toma Francesa blanco
46101001F3
Toma Francesa gris antracita
46101001i10-1
46101001i10-3
46101001D1
46101001D3
46101001S10-1
46101001S10-3
46101001B1
Toma Británica blanca
46101001B3
Toma Británica gris antracita
46101001A1
Toma Americana blanca
46101001A3
Toma Americana gris antracita
46101001E1
Toma Euroamericana blanca
46101001E3
Toma Euroamericana gris antracita
46101001AU1
46101001AU3
1xT. Eléctrica + 1xPlaca 1RJ45 | IBConnect
UNIT - 1 x T. ELÉCTRICA + 1 x PLACA 1 RJ45

1 T. eléctrica totalmente cableada.
1 alojamiento para conector RJ45 compatible Keystone (conector no incluido).
Entrada de corriente por latiguillo con conector rápido macho en punta.
Referencias:
46102001/1
T. Schuko blanco
46102001/3
T. Schuko gris antracita
46102001F1
Toma Francesa blanco
46102001F3
Toma Francesa gris antracita
46102001i10-1
46102001i10-3
46102001D1
46102001D3
46102001S10-1
46102001S10-3
46102001B1
Toma Británica blanca
46102001B3
Toma Británica gris antracita
46102001A1
Toma Americana blanca
46102001A3
Toma Americana gris antracita
46102001E1
Toma Euroamericana blanca
46102001E3
Toma Euroamericana gris antracita
46102001AU1
46102001AU3
UNIT - 1 X T. ELÉCTRICA + 2 X RJ45 CAT6

1 T. eléctrica totalmente cableada.
2 conectores RJ45 categoría 6 hembra/hembra.
Entrada de corriente por latiguillo con conector rápido macho en punta.
Referencias:
46102002/1
46102002/3
46102002F1
46102002F3
46102002i10-1
46102002i10-3
46102002D1
46102002D3
46102002S10-1
46102002S10-3
46102002B1
46102002B3
46102002A1
46102002A3
46102002E1
46102002E3
46102002AU1
46102002AU3
Unit pasacables mesa | IBConnect
UNIT PASACABLES MESA
Pasacables UNIT para empotrar en mesa.
Entrada preparada para acoplamiento vértebra ORGATECH.
Diámetro 98mm.
Referencias:
46100001/1
Blanco
46100001/3
Gris antracita
Unit pasacables suelo/techo | IBConnect
UNIT PASACABLES SUELO/TECHO
Pasacables UNIT para empotrar en suelo técnico o falso techo.
Salida preparada para acoplamiento vértebra ORGATECH.
Diámetro 98mm.
Referencias:
46100002/1
Blanco
46100002/3
Gris antracita
