Duplo Columna

Connexion organisée
Grande adaptabilité dans l’organisation et la distribution, permettant que tout le câblage de l’installation soit c
Duplo Columna

Producto

Description

Installation rapide
Le système Duplo est composé de deux rails : l’un électrifié et l’autre avec un système d’organisation de câbles moderne et exclusif, l’excès de câble étant complètement caché, ce qui permet de garantir une installation rapide et ordonnée.

Application organisée
Idéale pour les installations où l’origine est le plafond et où l’on veut maintenir l’ordre et l’organisation des câbles connectés.

Sans limites de configuration
La possibilité qu’elle soit à face simple ou double fait d’elle un système parfait pour les installations requérant une certaine flexibilité quant au nombre de postes de travail.

Détails qui nous différencient

Multimedia configurable | IB ConnectModules données et multimédia configurables.

Fabricado a medida  | IB Connect

Peut être fabriqué sur mesure.



Applications

  • Bureaux.
  • Laboratoires.



Avantages

  • Espace organisateur de câbles.
  • Système de fixation au plafond facile avec une plaque télescopique  réglable en hauteur.
  • Espace préparé pour l’installation d’un adaptateur à vertèbres.
  • À face simple et double.
  • Deux prises de courant auxiliaires par face.



Caractéristiques techniques

  • Construite en profile d’aluminium fini, anodisé argent.
  • Entrée de courant et données sur la partie supérieure.
  • Connexion entrée de courant par borne interne.
  • Fixation par boulonnerie sur support inférieur au sol, avec joint d’étanchéité.
  • Elle est fournie avec une colonne incluant des prises de courant câblées, un système télescopique de fixation au plafond, un enjoliver pour le plafond, une plaque de fixation au sol munie d’un anneau d’étanchéité et un enjoliveur base au sol.



Dessin technique et dimensions

Duplo Columna | dessin technique et cotes  | IB Connect

Galeries d'images

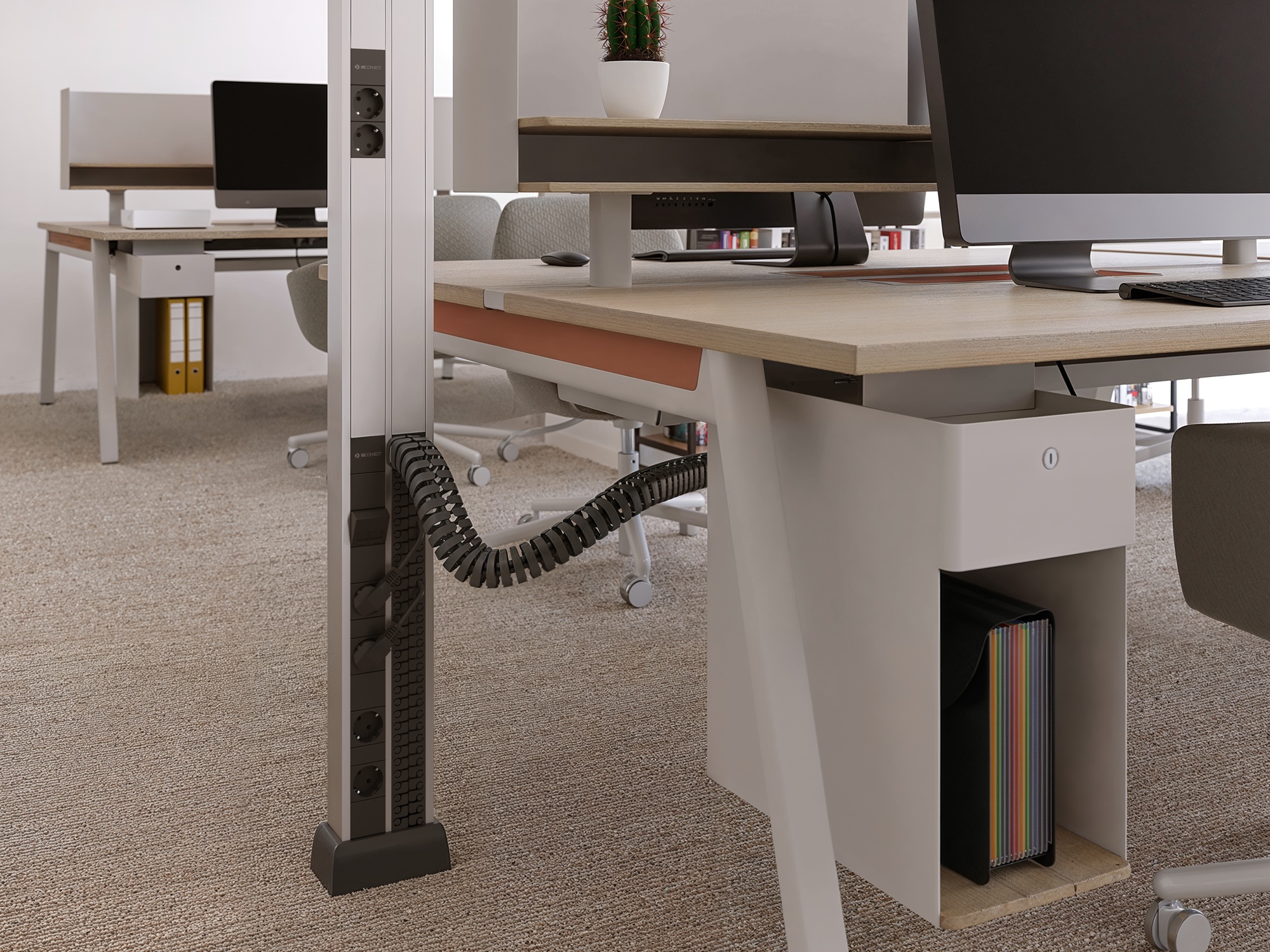

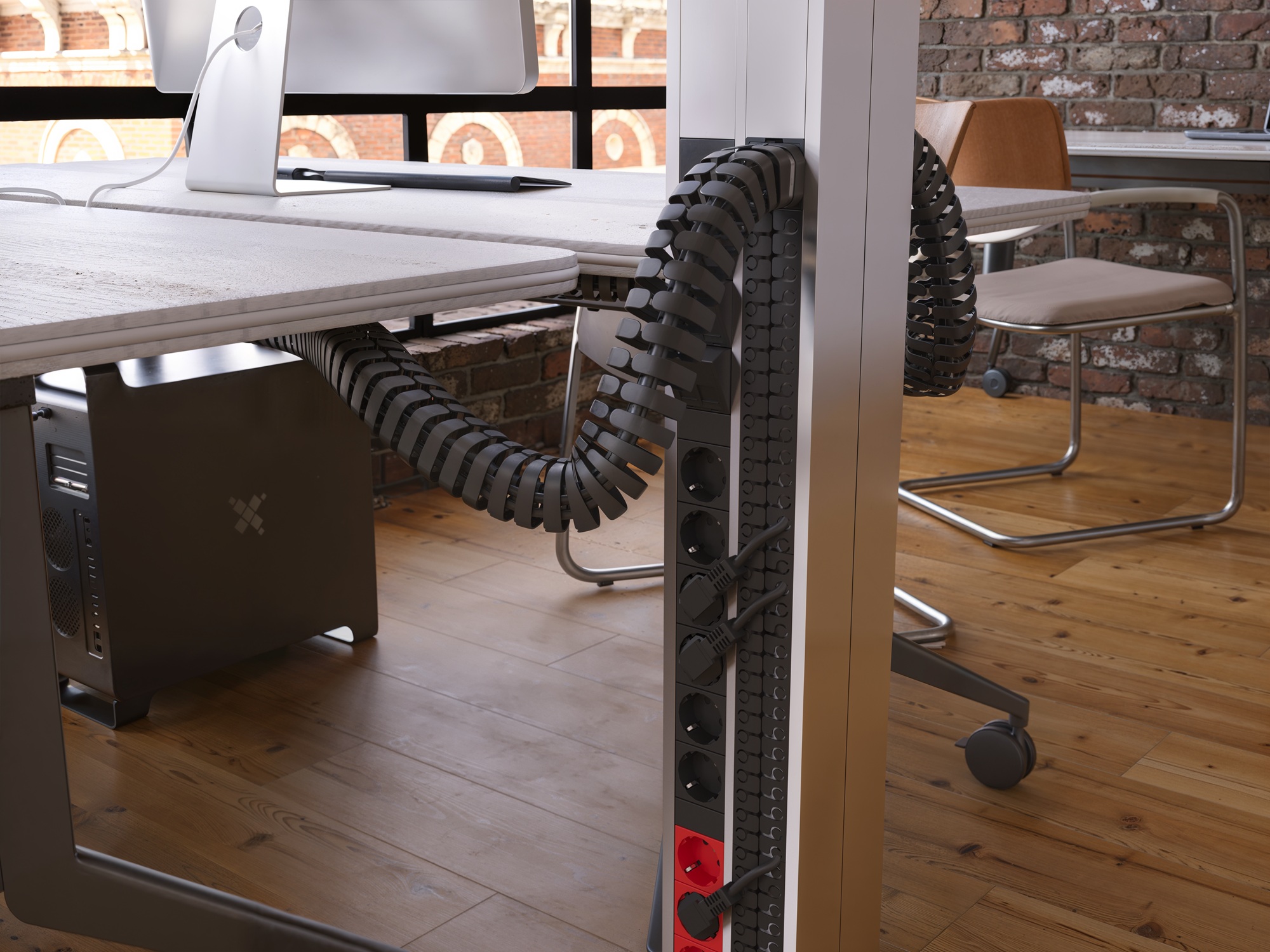

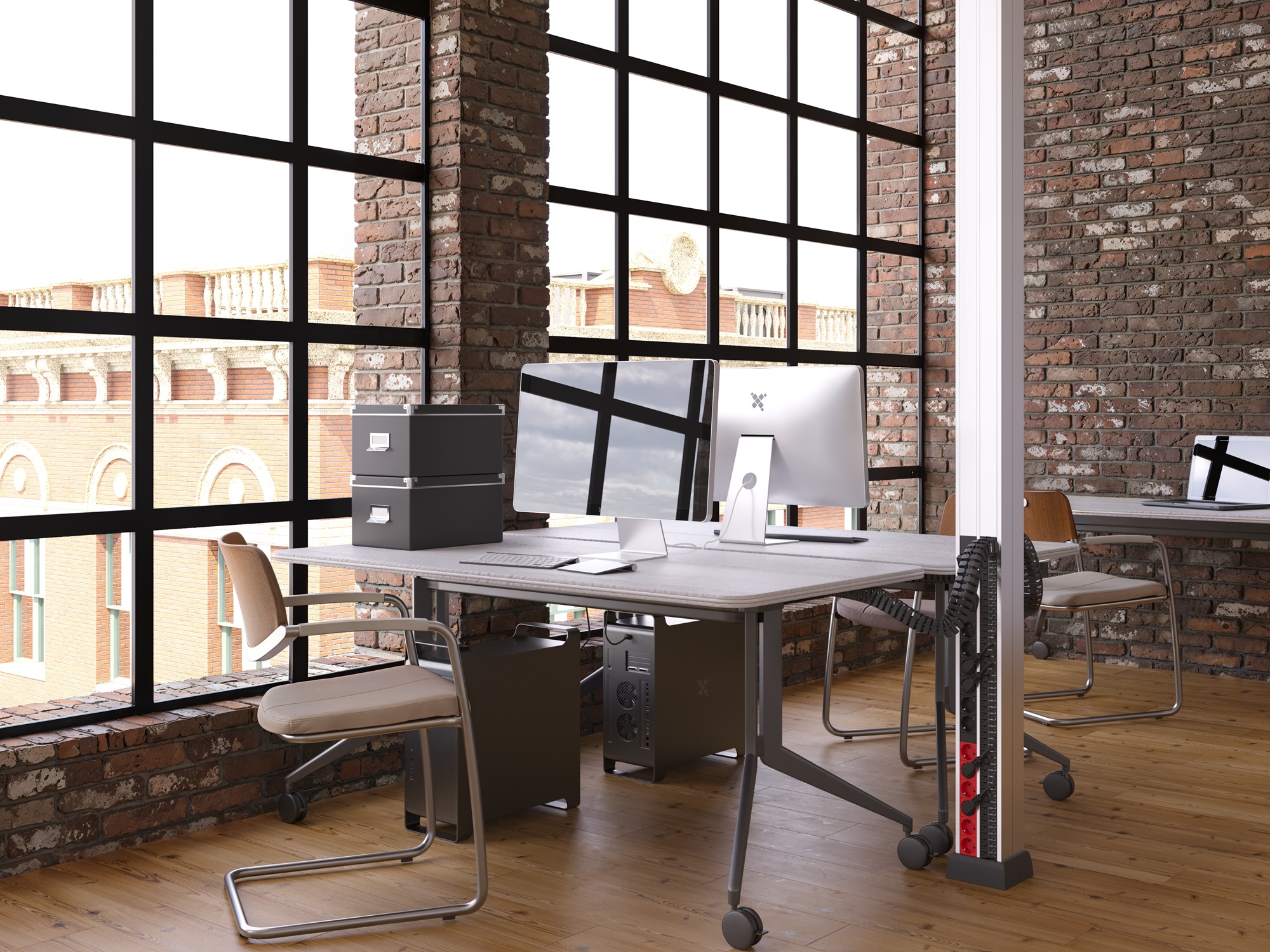

Duplo Columna | Ambiente

Téléchargements

Duplo columna | IBConnect
COLUMNA - 6 x P. ÉLECTRIQUE + 1 x PLAQUE 2 RJ45 + ORG.
6 prises de courant complètement câblées avec câble exempt d'halogène 2,5mm².
1 plaque de montage 2 RJ45 pour connecteur Keystone.
Organisateur des câbles (possibilité d’être adapter avec la vertèbre)
Monté dans un profilé en aluminium

Références:
87108001/3
87108001F3
87108001i3
87108001D3
87108001S3
87108001B3
87108001A3
87108001E3
Duplo columna | IBConnect
COLUMNA - 4 x P. ÉLECTRIQUE + 2 x P. ÉLECTRIQUE ROUGE + 1 x PLAQUE 2 RJ45 + ORG.
4 prises de courant complètement câblées avec câble exempt d'halogène 2,5mm².
2 prises de courant rouges complètement câblées avec câble exempt d'halogène 2,5mm².
1 plaque de montage 2 RJ45 pour connecteur Keystone.
Organisateur des câbles (possibilité d’être adapter avec la vertèbre).
Monté dans un profilé en aluminium.

Références:
87108002/3
87108002F3
87108002i3
87108002D3
87108002S3
87108002B3
87108002A3
87108002E3
Duplo columna | IBConnect
COLUMNA - 10 x P. ÉLECTRIQUE + 2 x PLAQUE 2 RJ45 + ORG.
10 prises de courant complètement câblées avec câble exempt d'halogène 2,5mm².
2 plaquettes de montage 2 RJ45 pour connecteur Keystone.
Organisateur des câbles (possibilité d’être adapter avec la vertèbre)
Monté dans un profilé en aluminium.

Références:
87108003/3
87108003F3
87108003i3
87108003D3
87108003S3
87108003B3
87108003A3
87108003E3
Duplo columna | IBConnect
COLUMNA - 6 x P. ÉLECTRIQUE + 4 x P. ÉLECTRIQUE ROUGE + 2 x PLAQUE 2 RJ45 + ORG.
6 prises de courant complètement câblées avec câble exempt d'halogène 2,5mm².
4 prises de courant rouges complètement câblées avec câble exempt d'halogène 2,5mm².
2 plaquettes de montage 2 RJ45 pour connecteur Keystone.
Organisateur des câbles (possibilité d’être adapter avec la vertèbre).
Monté dans un profilé en aluminium.

Références:
87108004/3
87108004F3
87108004i3
87108004D3
87108004S3
87108004B3
87108004A3
87108004E3
Duplo columna double | IB Connect
COLUMNA - 2 x (10 x P. ÉLECTRIQUE + 2 x PLAQUE 2 RJ45 + ORG.)
Chaque face:
10 prises de courant complètement câblées avec câble exempt d'halogène 2,5mm².
2 plaquettes de montage 2 RJ45 pour connecteur Keystone.
Organisateur des câbles (possibilité d’être adapter avec la vertèbre).
Monté dans un profilé en aluminium.

Références:
88108001/3
88108001F3
88108001i3
88108001D3
88108001S3
88108001B3
88108001A3
88108001E3
Duplo columna double | IBConnect
COLUMNA - 2 x (6 x P. ÉLECTRIQUE + 4 x P. ÉLECTRIQUE ROUGE + 2 x PLAQUE 2 RJ45 + ORG.)
Chaque face:
6 prises de courant complètement câblées avec câble exempt d'halogène 2,5mm².
4 prises de courant rouges complètement câblées avec câble exempt d'halogène 2,5mm².
2 plaquettes de montage 2 RJ45 pour connecteur Keystone.
Organisateur des câbles (possibilité d’être adapter avec la vertèbre).
Monté dans un profilé en aluminium.

Références:
88108002/3
88108002F3
88108002i3
88108002D3
88108002S3
88108002B3
88108002A3
88108002E3
